儀(yi)表(biao)維修過程中，通(tong)常會涉及儀(yi)表(biao)或(huo)控制(zhi)系統接(jie)線的檢查，以(yi)此確定回路連接(jie)的正確性(xing)，有時會出(chu)現找不(bu)到(dao)接(jie)線圖的情況，當出(chu)現這類問題(ti)時，可采用以(yi)下方法解決問題(ti)：

    第(di)一：

    沒有接線(xian)圖(tu)如何快(kuai)速查找故障(zhang)回路位置

    首先(xian)，在 DCS 畫面上調(diao)出要查找的(de)儀表位號(hao)，打(da)開位號(hao)信息(xi)面板，在詳細信息(xi)上查看(kan)具體的(de)域(yu)號(hao)、控制器號(hao)、通道號(hao)等信息(xi)。

    緊接著(zhu)，按查(cha)(cha)到的(de)位號(hao)(hao)通道(dao)信(xin)息，查(cha)(cha)找(zhao)對應的(de)機(ji)柜(ju)號(hao)(hao)及(ji)控(kong)制模(mo)塊(kuai)號(hao)(hao)，再按模(mo)塊(kuai)通信(xin)電纜號(hao)(hao)查(cha)(cha)找(zhao)具體(ti)控(kong)制機(ji)柜(ju)的(de)通道(dao)號(hao)(hao)及(ji)端(duan)子(zi)號(hao)(hao)。

    最(zui)后，根據通信電纜號查(cha)找到(dao)的(de)具(ju)體端子號，與 DCS 畫(hua)面(mian)上所查(cha)找的(de)儀(yi)表位(wei)號信息進行對比，并核實通道(dao)位(wei)號是(shi)否一致，即可快速確定需要(yao)查(cha)找故障回(hui)路(lu)的(de)相關(guan)位(wei)置及(ji)接(jie)線。

    第二：

    信號源回(hui)路查(cha)線法(fa)

    一(yi)般來說，用萬用表查(cha)線(xian)(xian)要(yao)一(yi)根一(yi)根線(xian)(xian)地依次檢查(cha)，有(you)時還要(yao)拆下導線(xian)(xian)一(yi)端才(cai)能(neng)檢查(cha)。

    而使(shi)用信號源回(hui)路(lu)查線方(fang)法，在儀(yi)表或控(kong)制(zhi)系(xi)統電源切斷后(hou)，不用拆除接(jie)線就可(ke)檢查儀(yi)表及控(kong)制(zhi)回(hui)路(lu)接(jie)線是否正確(que)。

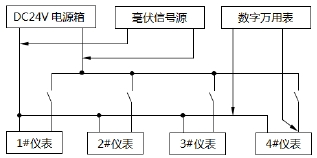

    檢查儀(yi)表供(gong)電回路接(jie)線如圖(tu)所示。

    切斷24V 電(dian)源箱的(de)供(gong)電(dian)，把(ba)24V電(dian)源輸出母線定為起點接(jie)入毫(hao)伏電(dian)壓信號，用數字萬(wan)用表在回路的(de)終點4號儀(yi)表處測量毫(hao)伏電(dian)壓，測量其他(ta)儀(yi)表的(de)操作方法(fa)也基本一致。

    根據測出(chu)的毫(hao)伏(fu)電壓與極性(xing)，就(jiu)能確定回路(lu)(lu)接(jie)(jie)線是否(fou)正(zheng)確。回路(lu)(lu)接(jie)(jie)線接(jie)(jie)反(fan)(fan)，測得的毫(hao)伏(fu)電壓極性(xing)也將(jiang)是反(fan)(fan)的；回路(lu)(lu)接(jie)(jie)線錯串到其他儀表上或連(lian)接(jie)(jie)導線有故(gu)障，在終點將(jiang)測不(bu)到毫(hao)伏(fu)電壓。

    因此，查(cha)線(xian)時只需考慮起點(dian)(dian)(dian)和(he)終點(dian)(dian)(dian)，即查(cha)線(xian)是越過所有中間接(jie)(jie)點(dian)(dian)(dian)，直(zhi)接(jie)(jie)測試終點(dian)(dian)(dian)。起點(dian)(dian)(dian)和(he)終點(dian)(dian)(dian)可以(yi)任(ren)意選擇，沒有圖紙的(de)場合(he)可采用(yong)此方法判斷接(jie)(jie)線(xian)是否正確。

    通常毫(hao)伏電(dian)壓的范圍(wei)為20-100mV，可根據回(hui)路的阻抗進行(xing)調整(zheng)，目的就是使回(hui)路對輸入的毫(hao)伏電(dian)壓呈高阻抗，將毫(hao)伏信(xin)號在回(hui)路中的損(sun)失減少(shao)。

    對兩(liang)線制電(dian)(dian)流回(hui)路(lu)(lu)，可以(yi)用(yong)小于(yu)4mA的(de)電(dian)(dian)流信號(hao)源(yuan)查線，在起點接入電(dian)(dian)流信號(hao)，在終點用(yong)數字萬(wan)用(yong)表(biao)測量負(fu)載(zai)電(dian)(dian)阻或輸入電(dian)(dian)阻兩(liang)端(duan)的(de)電(dian)(dian)壓，也可以(yi)確(que)定回(hui)路(lu)(lu)接線是(shi)否正確(que)。
